مقدمه
در سیستم‌های صنعتی که انتقال حرارت نقش حیاتی دارد، فین تیوب (Fin Tube) یکی از اجزای کلیدی محسوب می‌شود. این تجهیز به دلیل افزایش سطح تماس و بهبود بازدهی حرارتی در مبدل‌های حرارتی، کولرهای هوایی و بویلرها کاربرد گسترده‌ای دارد. در ادامه این مقاله از “ویرا صنعت بهسا”، به‌صورت جامع به معرفی فین تیوب، انواع آن، کاربردها، روش تولید و ویژگی‌های تولیدکنندگان معتبر در ایران و جهان می‌پردازیم.
فین تیوب چیست؟
فین تیوب لوله‌ای است که روی سطح خارجی آن پره‌هایی (فین‌ها) تعبیه می‌شوند تا سطح انتقال حرارت افزایش پیدا کند. این پره‌ها معمولاً از جنس فلزاتی مانند آلومینیوم، مس یا فولاد ساخته می‌شوند و به کمک روش‌های مختلفی مثل جوشکاری، اکستروژن یا مکانیکی به لوله متصل می‌شوند.
چرا فین تیوب مهم است؟
افزایش سطح تماس حرارتی
کاهش ابعاد تجهیزات
صرفه‌جویی در انرژی
کاهش هزینه‌های عملیات
انواع فین تیوب
فین تیوب‌ها بر اساس روش ساخت، جنس فین و تیوب و کاربرد دسته‌بندی می‌شوند.
۱. بر اساس روش تولید
فین تیوب اسپیرال (Spiral Fin Tube): فین به‌صورت مارپیچ به دور لوله پیچیده می‌شود.
فین تیوب طولی (Longitudinal Fin Tube): فین‌ها به‌صورت طولی روی لوله جوش داده می‌شوند.

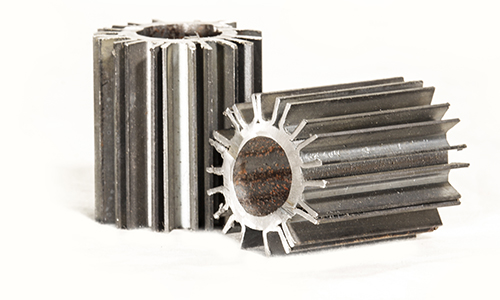

فین تیوب اکسترود (Extruded Fin Tube): فین و لوله یکپارچه تولید می‌شوند.
فین تیوب با فین چسبیده (Embedded Fin Tube): فین در شیار لوله قرار داده و فشرده می‌شود.
۲. بر اساس جنس
فین تیوب فولادی (Carbon Steel Fin Tube)
فین تیوب مسی (Copper Fin Tube)
فین تیوب آلومینیومی (Aluminum Fin Tube)
فین تیوب استنلس استیل (Stainless Steel Fin Tube)
۳. بر اساس کاربرد
مبدل‌های حرارتی پوسته-لوله
کولرهای هوایی (Air Cooler)
بویلرها و کوره‌ها
صنایع غذایی و دارویی
کاربرد فین تیوب در صنایع مختلف
نفت، گاز و پتروشیمی: استفاده در مبدل‌های حرارتی برای خنک‌کاری سیالات.
نیروگاه‌ها: بهبود راندمان بویلرها و کندانسورها.
صنایع غذایی: استفاده در تجهیزات خنک‌کننده و گرم‌کننده.
صنایع دارویی و شیمیایی: کنترل دقیق دما در فرآیندهای حساس.
روش‌های تولید فین تیوب
جوشکاری (Welding)
فین‌ها با روش‌های مختلف جوشکاری (الکترود، آرگون، مقاومت الکتریکی) به لوله متصل می‌شوند.
اکستروژن (Extrusion)
فین و تیوب یکپارچه تولید شده و استحکام بالاتری دارند.
مکانیکی (Mechanical Bond)
فین‌ها با روش‌های مکانیکی مثل فشردن در شیار لوله نصب می‌شوند.
استانداردها و کدهای طراحی فین تیوب
استانداردهای بین‌المللی
ASME Section VIII: طراحی مخازن تحت فشار و مبدل‌های حرارتی.
TEMA (Tubular Exchanger Manufacturers Association): مرجع اصلی طراحی مبدل‌های پوسته-لوله.
API 660: مبدل‌های حرارتی در صنایع نفت و گاز.
تست‌های کیفی فین تیوب
تست هیدرواستاتیک (Hydro Test)
تست کشش (Tensile Test)
تست رادیوگرافی جوش (RT)
تست التراسونیک (UT)
متریال مورد استفاده در فین تیوب
کربن استیل (Carbon Steel): گریدهای AISI 1079، ST37، ST52 → مناسب دما و فشار بالا.
استنلس استیل (Stainless Steel): گریدهای 304، 316L → مقاوم در برابر خوردگی و سیالات خورنده.
مس (Copper): رسانایی حرارتی بالا، مناسب صنایع غذایی و دارویی.
آلومینیوم (Aluminum): وزن سبک، مناسب کولر هوایی.
مزایا و معایب هر نوع فین تیوب
| نوع فین تیوب | راندمان حرارتی | مقاومت مکانیکی | قیمت | کاربرد اصلی |
|---|---|---|---|---|
| اسپیرال | بالا | متوسط | متوسط | نفت و گاز، پتروشیمی |
| طولی | متوسط | بالا | بالا | بویلرها، نیروگاه‌ها |
| اکسترود | بسیار بالا | بسیار بالا | گران | شرایط سخت صنعتی |
| مکانیکی | متوسط | پایین | ارزان | کاربردهای عمومی |
تولیدکنندگان فین تیوب
ایران
ویرا صنعت بهسا: یکی از تولیدکنندگان و تأمین‌کنندگان معتبر انواع فین تیوب فولادی، استنلس استیل، مسی و آلومینیومی.
سایر شرکت‌های داخلی → اما تمرکز روی کیفیت، خدمات پس از فروش و توان تولید سفارشی در بهسا برجسته‌تر است.
جهان
GEA (آلمان)
Koch Heat Transfer (آمریکا)
Thermex (اروپا)
تکنولوژی‌های جدید در تولید فین تیوب
فین تیوب با پوشش ضدخوردگی (Coated Fin Tube): افزایش طول عمر در محیط‌های خورنده.
فین تیوب نانو (Nano-coated): بهبود انتقال حرارت و کاهش رسوب.
جوشکاری اتوماتیک با لیزر یا آرگون: دقت و کیفیت بالاتر جوش.
قیمت فین تیوب
قیمت فین تیوب به عوامل زیر بستگی دارد:
جنس تیوب و فین
نوع اتصال (جوشی، اکسترود، مکانیکی)
ابعاد (قطر، طول، ارتفاع فین)
تیراژ تولید
چرا ویرا صنعت بهسا؟
تجربه بالا در تولید و تأمین انواع فین تیوب
استفاده از مواد اولیه باکیفیت (کربن استیل، استنلس استیل، مس و آلومینیوم)
توانایی تولید سفارشی بر اساس نیاز مشتری
خدمات پس از فروش، نصب و رسوب‌زدایی
سوالات متداول (FAQ)
فین تیوب در چه صنایعی بیشترین کاربرد را دارد؟
در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی و دارویی.
بهترین نوع فین تیوب کدام است؟
بستگی به شرایط کاری (دما، فشار، سیال) دارد. مثلاً برای دما و فشار بالا، فین تیوب جوشی فولادی مناسب‌تر است.
آیا امکان تولید فین تیوب سفارشی وجود دارد؟
بله، ویرا صنعت بهسا فین تیوب را مطابق درخواست مشتری تولید می‌کند.
جمع‌بندی
فین تیوب به‌عنوان یک تجهیز حیاتی در صنایع مختلف، نقش مهمی در افزایش راندمان حرارتی و کاهش هزینه‌ها دارد. انتخاب صحیح نوع فین تیوب و تولیدکننده معتبر، می‌تواند طول عمر تجهیزات و بهره‌وری فرآیندهای صنعتی را به شکل چشمگیری افزایش دهد.
